Hersteller: ABB
Hersteller-Artikelnummer: 1SAM250005R1009
Hersteller-Code: MS116-6.3-HKF1-11
EAN Barcode: 4013614394799
ETIM Klassifizierung: Leistungsschalter für Motorschutz
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Überlastauslöser Stromeinstellung: 4 - 6.3
Einstellbereich des unverzögerten Kurzschlussauslösers: 78.8 - 78.8
Mit thermischem Ãœberlastschutz: ja
Phasenausfallempfindlich: ja
Auslösetechnik: thermomagnetisch
Bemessungsbetriebsspannung: 690 - 690
Bemessungsdauerstrom Iu: 6.3
Bemessungsbetriebsleistung bei AC-3, 230 V: 2.2
Bemessungsbetriebsleistung bei AC-3, 400 V: 2.2
Verlustleistung: 5.4
Anschlussart Hauptstromkreis: Schraubanschluss
Ausführung des Betätigungselements: Drehknopf
Gerätebauart: Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter: ja
Polzahl: 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 75
Schutzart (IP): IP20
Höhe: 90
Breite: 45
Tiefe: 85.6

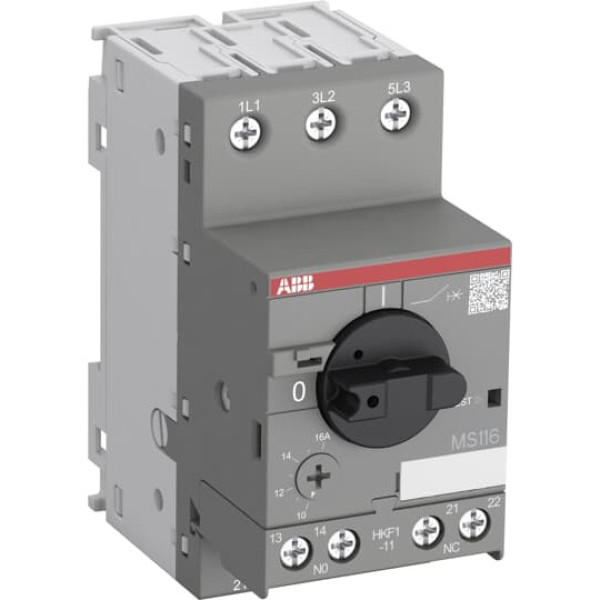

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. MS116-HKF1-11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm2 bzw 35 mm2 erlauben die gemeinsame Einspeisung mehrere Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
