Hersteller: ABB
Hersteller-Artikelnummer: 1SAM350000R1011
Hersteller-Code: MS132-16
EAN Barcode: 4013614400117
ETIM Klassifizierung: Leistungsschalter für Motorschutz
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Überlastauslöser Stromeinstellung: 10 - 16
Einstellbereich des unverzögerten Kurzschlussauslösers: 240 - 240
Mit thermischem Ãœberlastschutz: ja
Phasenausfallempfindlich: ja
Auslösetechnik: thermomagnetisch
Bemessungsbetriebsspannung: 250 - 690
Bemessungsdauerstrom Iu: 16
Bemessungsbetriebsleistung bei AC-3, 230 V: 7.5
Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5
Verlustleistung: 8.4
Anschlussart Hauptstromkreis: Schraubanschluss
Ausführung des Betätigungselements: Drehknopf
Gerätebauart: Komplettgerät im Gehäuse
Polzahl: 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100
Schutzart (IP): IP20
Höhe: 97.8
Breite: 45
Tiefe: 86.55

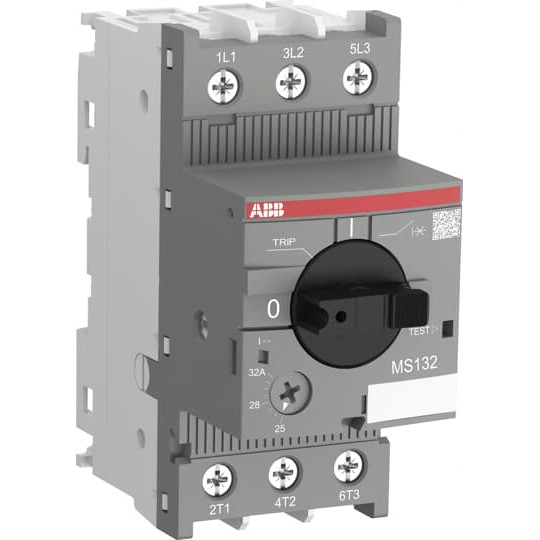

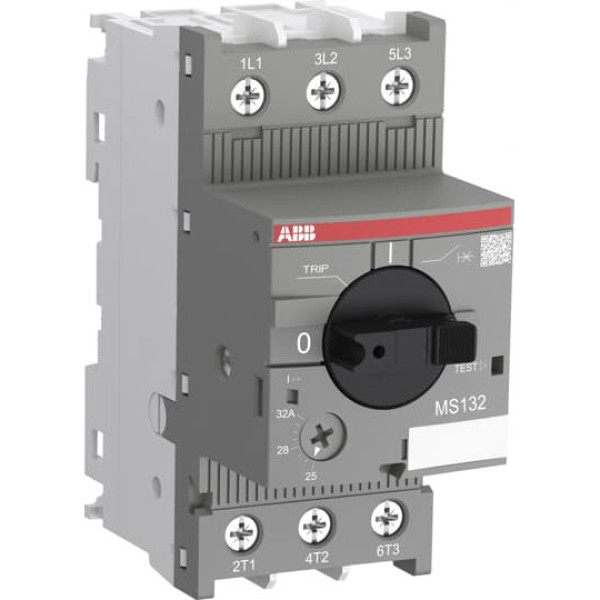

Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als >Self protected combination motor cotroller
