Hersteller: ABB
Hersteller-Artikelnummer: 1SAM360000R1015
Hersteller-Code: MO132-32
EAN Barcode: 4013614400308
ETIM Klassifizierung: Leistungsschalter für Motorschutz
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Überlastauslöser Stromeinstellung: 32 - 32
Einstellbereich des unverzögerten Kurzschlussauslösers: 400 - 400
Auslösetechnik: magnetisch
Bemessungsbetriebsspannung: 690 - 690
Bemessungsdauerstrom Iu: 32
Bemessungsbetriebsleistung bei AC-3, 230 V: 15
Bemessungsbetriebsleistung bei AC-3, 400 V: 15
Verlustleistung: 9.3
Anschlussart Hauptstromkreis: Schraubanschluss
Ausführung des Betätigungselements: Drehknopf
Gerätebauart: Komplettgerät im Gehäuse
Polzahl: 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50
Schutzart (IP): IP20
Höhe: 97.8
Breite: 45
Tiefe: 86.55

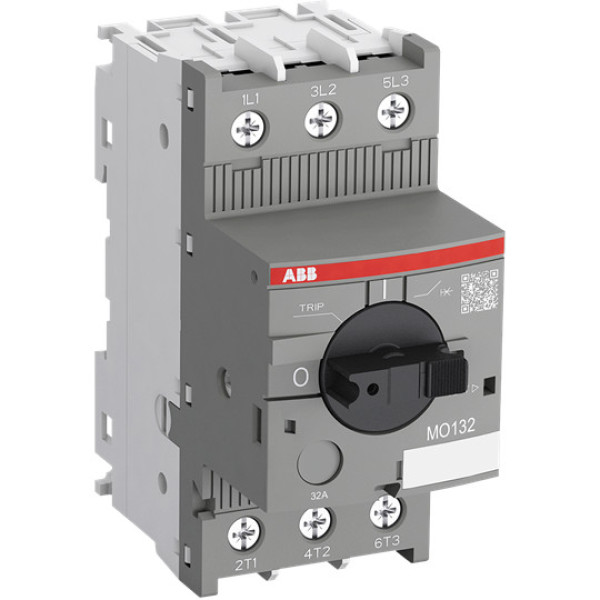

Kurzschluss-Schutzschalter MO132 mit elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe für den Kurzschlussschutz von Motoren bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Geräte. Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
