Hersteller: ABB
Hersteller-Artikelnummer: 1SAZ711201R1033
Hersteller-Code: T16-3.1
EAN Barcode: 4013614397912
ETIM Klassifizierung: Ãœberlastrelais thermisch
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Einstellbarer Strombereich: 2.3 - 3.1
Max. Bemessungsbetriebsspannung Ue: 690
Montageart: Direktanbau
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Wechsler: 1
Auslöseklasse: CLASS 10
Reset-Funktion automatisch: ja
Reset-Funktion Taster: ja

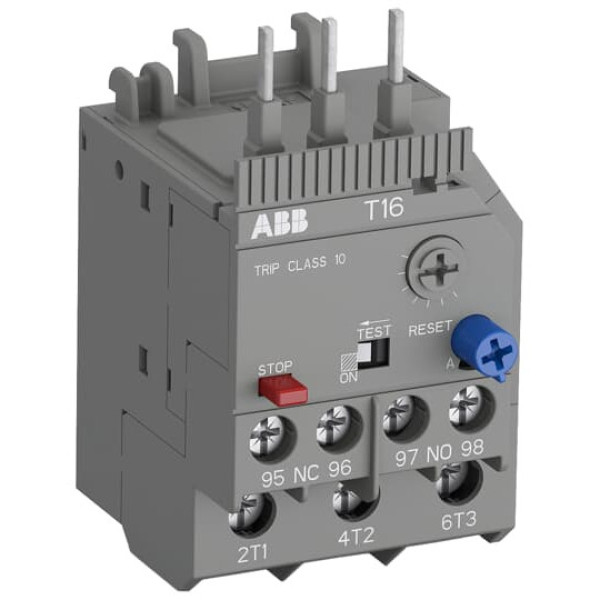

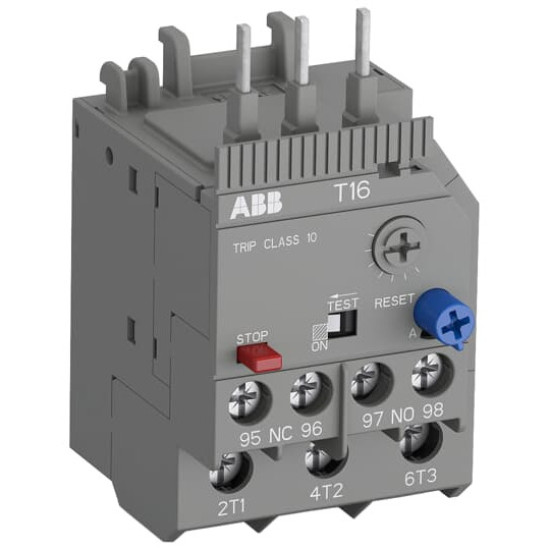

T16 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 16 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen MotorenT16 werden normalerweise an Kleinschütze B/BC oder AS-/ASL-Schütze angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Ein ergänzbarer Rücksetz-Taster erlaubt die Betätigung ohne Öffnen des SchaltschrankesT16 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich.
