Hersteller: ABB
Hersteller-Artikelnummer: 1SAZ721201R1040
Hersteller-Code: TF42-7.6
EAN Barcode: 4013614398117
ETIM Klassifizierung: Ãœberlastrelais thermisch
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Einstellbarer Strombereich: 5.7 - 7.6
Max. Bemessungsbetriebsspannung Ue: 690
Montageart: Direktanbau
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Wechsler: 1
Auslöseklasse: CLASS 10
Reset-Funktion automatisch: ja
Reset-Funktion Taster: ja

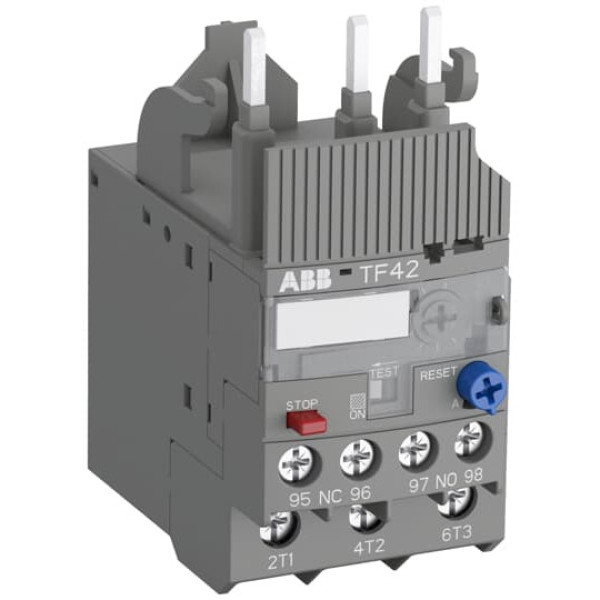

TF42 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 38 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen MotorenTF42 werden normalerweise an Schütze AF09 bis AF38 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das SortimentTF42 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich und haben eine Atex-Zulassung.
