Hersteller: ABB
Hersteller-Artikelnummer: 1SBH137001R1322
Hersteller-Code: NF22E-13
EAN Barcode: 3471523100138
ETIM Klassifizierung: Hilfsschütz, Relais
Produktionsland: FR - Hergestellt in Europa, Made in EU
Bemessungssteuerspeisespannung AC 50 Hz: 100 - 250
Bemessungssteuerspeisespannung AC 60 Hz: 100 - 250
Bemessungssteuerspeisespannung DC: 100 - 250
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom: 3
Bemessungsbetriebsstrom Ie, 400 V: 3
Montageart: DIN-Schiene/Schraube
Anzahl der Hilfskontakte als Öffner: 2
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner, verzögert schaltend: 0
Anzahl der Hilfskontakte als Schließer, voreilend: 0
Anzahl der Hilfskontakte als Wechsler: 0
Betriebsspannung AC 50 Hz: 690 - 690
Betriebsspannung AC 60 Hz: 690 - 690
Betriebsspannung DC: 6 - 6
Spannungsart der Betriebsspannung: AC
Bemessungsschaltstrom: 4
Anschlussart Hilfsstromkreis: Schraubanschluss
Breite: 45
Höhe: 86
Tiefe: 77

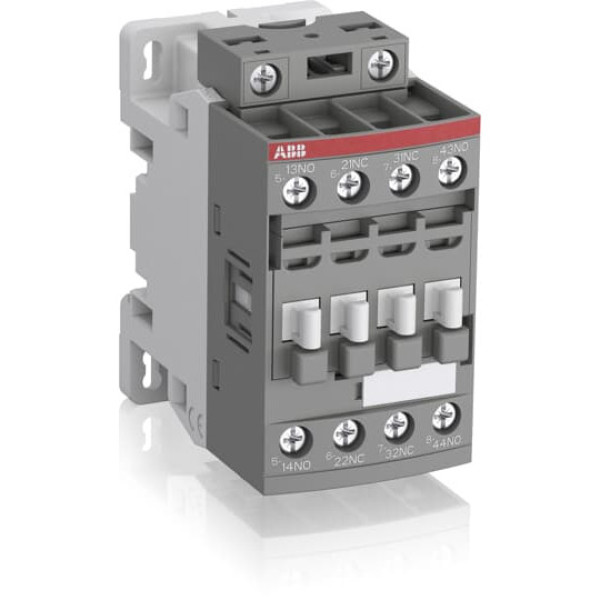

Die 4-poligen NF-Hilfsschütze werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt (zwangsgeführte Kontakte verfügbar). Sie besitzen eine elektronische Spulenschnittstelle, die einen großen Steuerspannungsbereich ermöglicht und große Steuerspannungschwankungen bewältigen kann. NF-Hilfsschütze haben einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.
