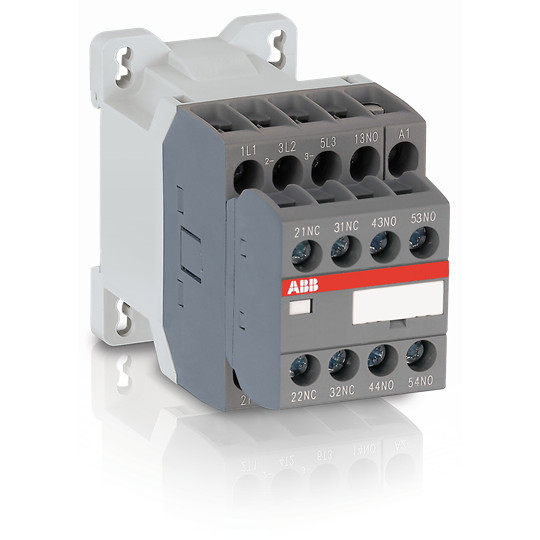

Hersteller: ABB
Hersteller-Artikelnummer: 1SBL121001R2632
Hersteller-Code: AS16-30-32-26
EAN Barcode: 3471523065260
ETIM Klassifizierung: Leistungsschütz zum Schalten von Wechselstrom
Bemessungssteuerspeisespannung AC 50 Hz: 230 - 230
Bemessungssteuerspeisespannung AC 60 Hz: 230 - 230
Spannungsart zur Betätigung: AC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung AC 50 Hz: 690 - 690
Betriebsspannung AC 60 Hz: 690 - 690
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 24
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15.5
Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5
Anzahl der Hilfskontakte als Schließer: 3
Anzahl der Hilfskontakte als Öffner: 2
Breite: 45
Höhe: 68
Tiefe: 100.2
Schütze AS/ASL 09 bis AS/ASL 16 von 4 bis 7,5 kW AC-3 (400 V) stehen für die sehr kompakte Baureihe mit AC- oder DC-Ansteuerung. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten und verfügen über 3 Hauptschließerkontakte sowie 1 bzw. 5 Hilfskontakte. Anbaubare Zubehörteile sind seitlich einsteckbare Löschglieder sowie 1- polige, frontseitig aufsteckbare Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder für An- und Abfallverzögerung, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
