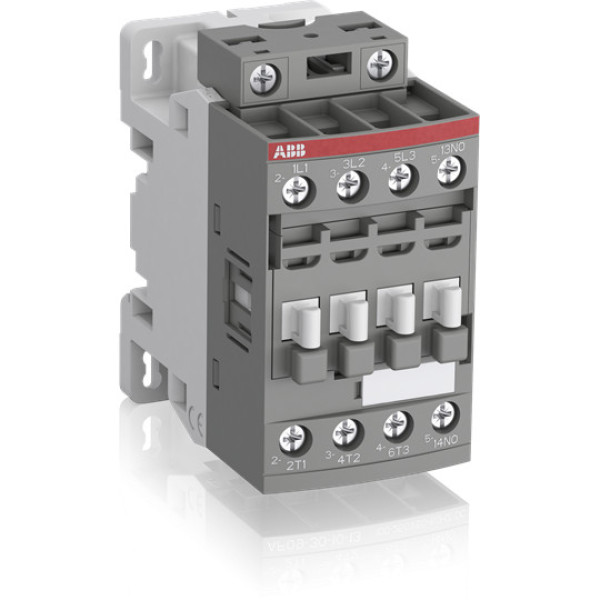

Hersteller: ABB
Hersteller-Artikelnummer: 1SBL137001R1301
Hersteller-Code: AF09-30-01-13
EAN Barcode: 3471523110137
ETIM Klassifizierung: Leistungsschütz zum Schalten von Wechselstrom
Produktionsland: FR - Hergestellt in Europa, Made in EU
Bemessungssteuerspeisespannung AC 50 Hz: 100 - 250
Bemessungssteuerspeisespannung AC 60 Hz: 100 - 250
Bemessungssteuerspeisespannung DC: 100 - 250
Spannungsart zur Betätigung: AC/DC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung AC 50 Hz: 690 - 690
Betriebsspannung AC 60 Hz: 690 - 690
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9
Bemessungsbetriebsleistung bei AC-3, 400 V: 4
Bemessungsbetriebsleistung NEMA: 1.4914
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Breite: 45
Höhe: 86
Tiefe: 77
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
