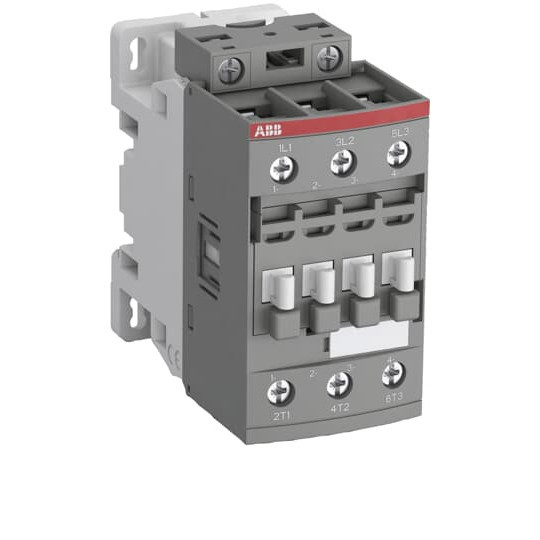

Hersteller: ABB
Hersteller-Artikelnummer: 1SBL231001R8000
Hersteller-Code: AFC26-30-00-80
EAN Barcode: 3471523014640
ETIM Klassifizierung: Leistungsschütz zum Schalten von Wechselstrom
Bemessungssteuerspeisespannung AC 50 Hz: 220 - 230
Bemessungssteuerspeisespannung AC 60 Hz: 230 - 240
Spannungsart zur Betätigung: AC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung AC 50 Hz: 690 - 690
Betriebsspannung AC 60 Hz: 690 - 690
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 26
Bemessungsbetriebsleistung bei AC-3, 400 V: 11
Bemessungsbetriebsleistung NEMA: 7457
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Breite: 45
Höhe: 86
Tiefe: 86
Schütze AFC09 bis AFC96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC-Ansteuerung. Sie werden hauptsächlich zur Steuerung von Dreh-strommotoren und im Allgemeinen zur Steuerung von Leistungskreisen bis 690 V AC oder 220 V DC eingesetzt. Die Schütze können auch für viele andere Anwendun-gen wie Isolierung, Kondensatorschaltung oder Beleuchtung eingesetzt werden. Die einstöckigen, 3-poligen Schütze der Serie-AFC sind in Blockbauweise mit kon-ventioneller gewickelter AC-Magnetspule ausgeführtAFC-Schütze können mit dem Standard-AF-Zubehör ausgestattet werden. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfs-schalter. Für frontseitigen Spulenanschluss steht ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontak-te sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zube-hör wie Löschglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
