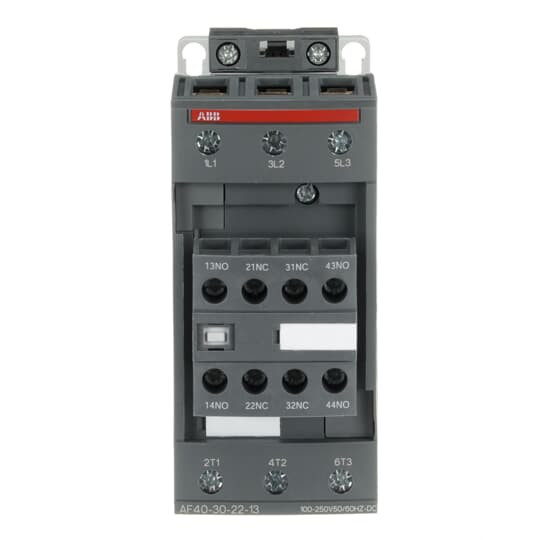

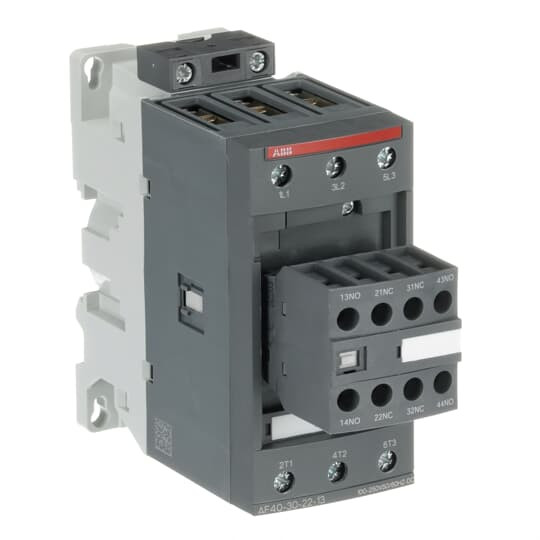

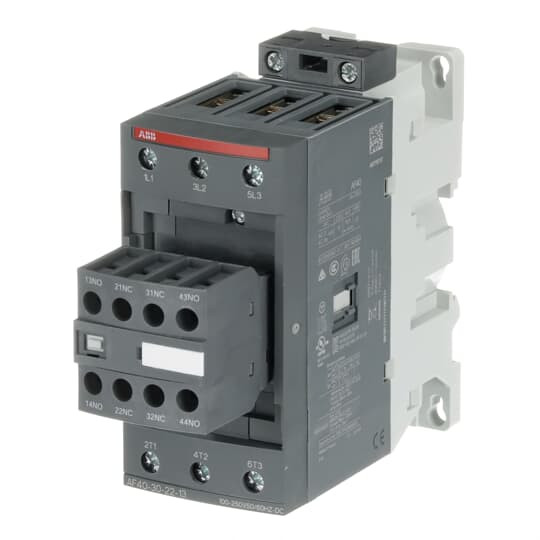

Hersteller: ABB
Hersteller-Artikelnummer: 1SBL347001R1322
Hersteller-Code: AF40-30-22-13
EAN Barcode: 3471523132238
ETIM Klassifizierung: Leistungsschütz zum Schalten von Wechselstrom
Produktionsland: FR - Hergestellt in Europa, Made in EU
Bemessungssteuerspeisespannung AC 50 Hz: 100 - 250
Bemessungssteuerspeisespannung AC 60 Hz: 100 - 250
Bemessungssteuerspeisespannung DC: 100 - 250
Spannungsart zur Betätigung: AC/DC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung AC 50 Hz: 690 - 690
Betriebsspannung AC 60 Hz: 690 - 690
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 70
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 40
Bemessungsbetriebsleistung bei AC-3, 400 V: 18.5
Bemessungsbetriebsleistung NEMA: 18.6425
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Breite: 55
Höhe: 125.5
Tiefe: 144
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
