Hersteller: ABB
Hersteller-Artikelnummer: 1SBN010120R1011

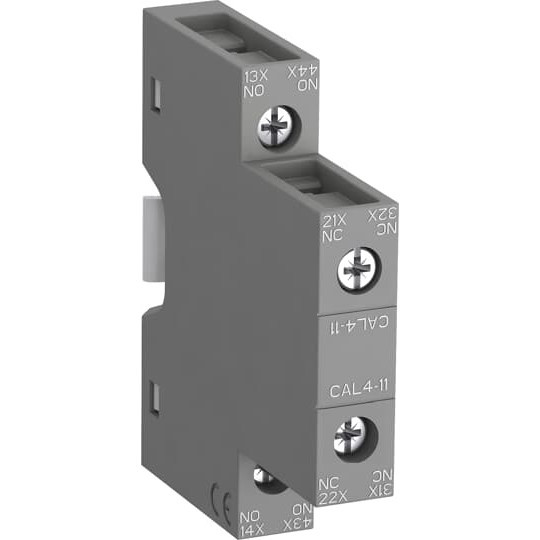

Hersteller-Code: CAL4-11
EAN Barcode: 3471523130043
ETIM Klassifizierung: Hilfsschalterblock
Produktionsland: CZ - Hergestellt in Europa, Made in EU
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Fehlersignalschalter: 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 4
Ausführung des elektrischen Anschlusses: Schraubanschluss
Ausführung: aufsteckbar
Montageart: Seitenanbau
Fassung: ohne
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetztTypen von Hilfskontaktblöcken für frontseitige Montage– CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakte– CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffne– CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vornWählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen)Typen von Hilfskontaktblöcken für seitliche Montage– CAL4 2-poliger Block mit Sofort-Schließer- und ÖffnerkontaktenZum Anbau auf der rechten bzw. linken Seite des SchützesDie Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
