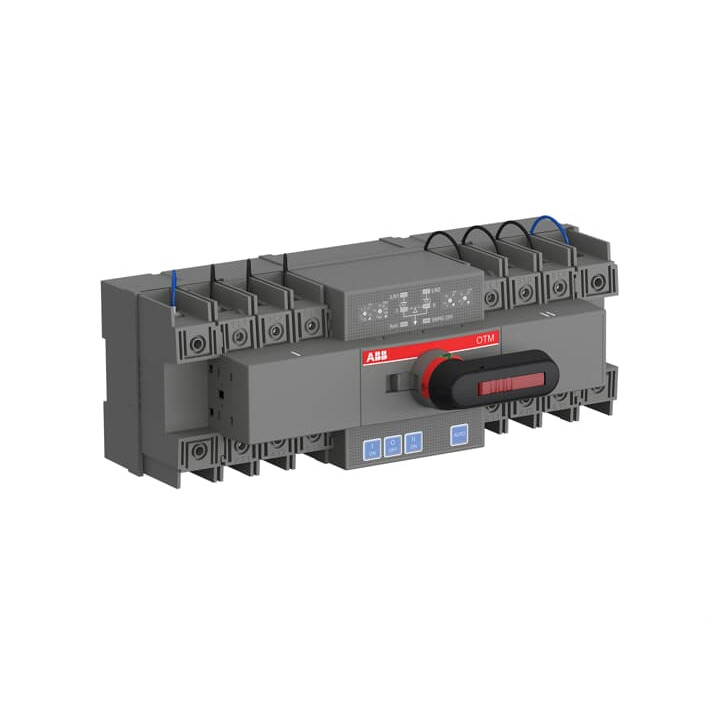

Hersteller: ABB
Hersteller-Artikelnummer: 1SCA151255R1001
Hersteller-Code: OTM63F4C21D400C
EAN Barcode: 6417019815688
ETIM Klassifizierung: Lasttrennschalter
Ausführung als Hauptschalter: ja
Ausführung als Wartungs-/Reparaturschalter: ja
Anzahl der Schalter: 1
Max. Bemessungsbetriebsspannung Ue bei AC: 415
Bemessungskurzzeitstromfestigkeit Icw: 2.5
Polzahl: 4
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Motorantrieb integriert: ja
Gerätebauart: Einbaugerät Steckeinsatztechnik
Geeignet für Frontbefestigung 4-Loch: ja
Geeignet für Verteilereinbau: ja
Ausführung des Betätigungselements: langer Drehgriff
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP), frontseitig: IP20
Schutzart (NEMA): 1
Breite: 286
Höhe: 103
Tiefe: 131
Automatische Lastumschalter erfüllen die Gerätenorm DIN EN 60947-1, DIN EN 60947-3 und DIN EN 60947-6-1. Die Schalter besitzen eine offene Umschaltung (I-0-II) und sind geeignet für die Verwendung als automatischer Netzumschalter. Eine OMD-Steuereinheit wird mitgeliefert. Die Steuerspannung des Motors beträgt zwischen 220 V bis 240 V AC. Ansteuerung des Motorantriebes erfolgt über einen Taster oder eine zentrale Leitstelle. Der mitgelieferte Griff für die NOT-Betätigung ist optional in der AUS-Stellung abschließbar. Die Fernbedienbarkeit wird durch die Montage des Griffes bzw. durch die Montage eines Schlosses verhindert. Des Weiteren können die Schalter im AC- sowie DC-Bereich eingesetzt werden. Die Montage der automatischen Lastumschalter ist vertikal, horizontal und flach möglich. In den Ausführungen von 40 A bis 125 A sind die Schalter in kompakter Version lieferbar. Als Zubehör bietet ABB schwarze Griffe für die NOT-Betätigung, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.
