Hersteller: ABB
Hersteller-Artikelnummer: 1SVR360563R1001
Hersteller-Code: CP-C.1 24/5.0
EAN Barcode: 4013614503818
ETIM Klassifizierung: Gleichstromversorgung
Spannungsart der Versorgungsspannung: AC/DC
1. Ausgangsspannung: 24 - 24
2. Ausgangsspannung: 0 - 0
3. Ausgangsspannung: 0 - 0
Max. Ausgangsstrom 1: 7.5
Max. Ausgangsstrom 2: 0
Max. Ausgangsstrom 3: 0
Nennwert Ausgangsspannung 1: 24
Nennwert Ausgangsspannung 2: 0
Nennwert Ausgangsspannung 3: 0
Nennwert Ausgangsstrom 1: 5
Nennwert Ausgangsstrom 2: 0
Nennwert Ausgangsstrom 3: 0
Kurzschlussfest: ja
Bemessungsversorgungsspannung AC 50 Hz: 85 - 264
Bemessungsversorgungsspannung AC 60 Hz: 85 - 264
Bemessungsversorgungsspannung DC: 90 - 300
Ausgangsspannung geregelt: ja
Leistungsaufnahme: 132
Leistungsabgabe: 120
Stabilisiert: ja
Ausführung des elektrischen Anschlusses: Schraubanschluss
Tragschienenmontage möglich: ja
Einbaubreite: 40
Einbauhöhe: 129.4
Breite: 40
Höhe: 129.4
Tiefe: 136
SIL nach IEC 61508: ohne
Performance Level nach EN ISO 13849-1: ohne
Schutzart (IP): IP20
Schutzart (NEMA): 1

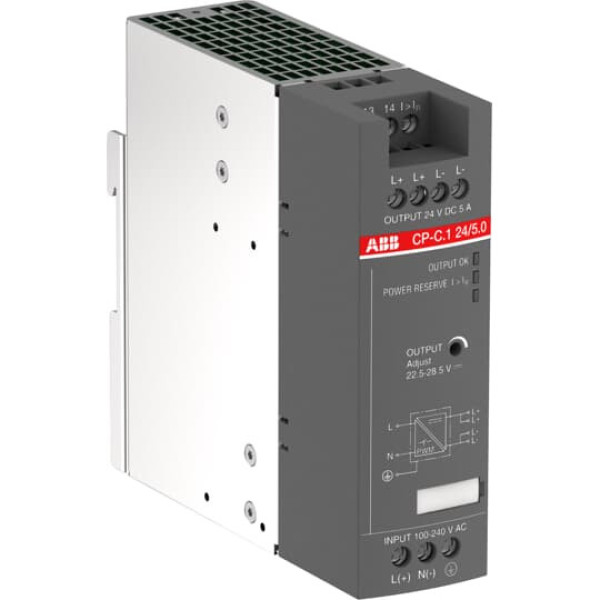

CP-C.1 24/5.0 ist ein Netzteil der Baureihe CP-C.1. Das primär-getaktete Schaltnetzteil bietet einen großen Eingangsspannungsbereich von 85-264 V AC und 90-300 V DC, die Bemessungseingangsspannung beträgt 110-240V AC. Die Bemessungsausgangsleictung beträgt 120 W, der Bemessungsausgangsstrom beträgt 5 A bei einer Ausgangsspannung von 24 V DC. Die Ausgangsspannung kann im Bereich von 22,5 V bis 28,5 V DC eingestellt werden. Das Netzteil besitzt eine U/I-Ausgangskennlinie mit einer Leistungsreserve von bis zu 50%. Die Parallelschaltung der Ausgänge zur Leistungserhöhung oder Redundanz ist möglich. Weitere Eigenschaften isnd ein PFC (Power-Factor-Correction) nach EN 61000-3-2. Redundanzeinheiten und Puffermodule sind als Zubehör verfügbar.
ABB Vorgänger-Artikelnummer: 1SVR427024R0000
