Hersteller: ABB Hersteller-Artikelnummer: 1SVR560731R3701 Hersteller-Code: CM-UFD.M31M EAN Barcode: 4013614521126 ETIM Klassifizierung: Spannungsüberwachungsgerät Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Ausführung des elektrischen Anschlusses: Schraubanschluss Externe Stromversorgung erforderlich: ja Spannungsart der Versorgungsspannung: AC/DC Versorgungsspannung AC 50 Hz: 24 - 240 Versorgungsspannung AC 60 Hz: 24 - 240 Versorgungsspannung DC: 24 - 240 Spannungsmessbereich 1: 0 - 540 Spannungsmessbereich 2: 0 - 540 Spannungsart des Messbereichs: AC Ansprechwert Spannung: 0 - 540 1-Phasen-Unterspannung möglich: ja 3-Phasen-Unterspannung möglich: ja 1-Phasen-Überspannung möglich: ja 3-Phasen-Überspannung möglich: ja 1-Phasen-Fenster möglich: ja 3-Phasen-Fenster möglich: ja Min. einstellbare Ansprechverzögerungszeit: 1 Min. einstellbare Rückfallverzögerungszeit: 1 Betriebsspannung AC 50 Hz: 230 - 230 Betriebsspannung AC 60 Hz: 230 - 230 Bemessungsschaltstrom: 4 Breite: 108 Höhe: 90 Tiefe: 67

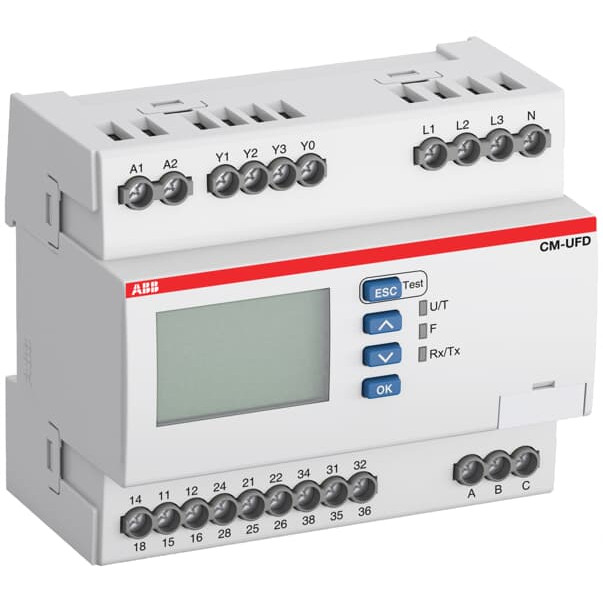

Das Netzeinspeiseüberwachungsrelais CM-UFD.M31M überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF FrequenzgradientenüberwachungIntegrierte Modbus RTU Kommunikations-Schnittstelle.
