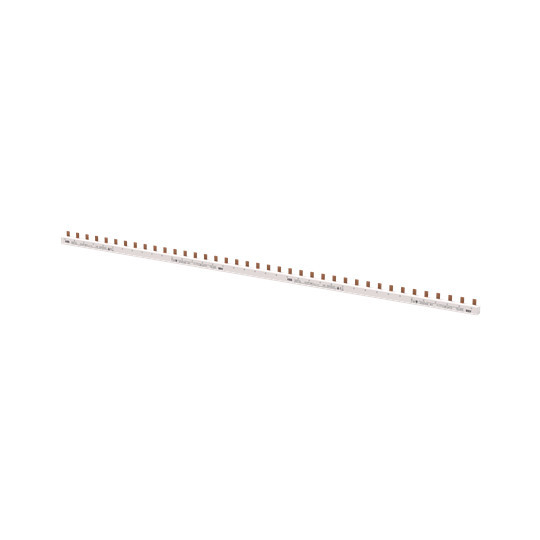

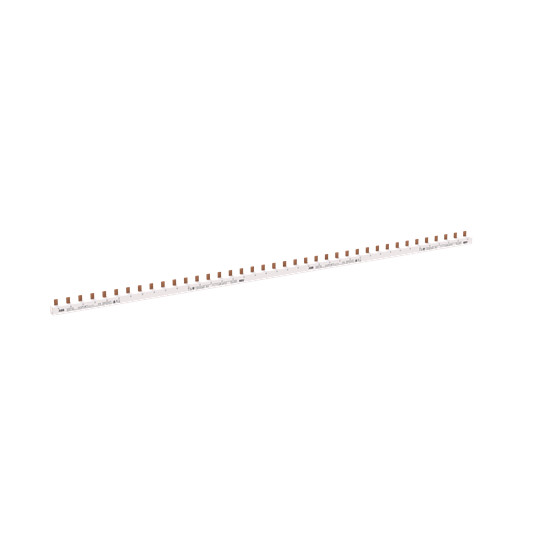

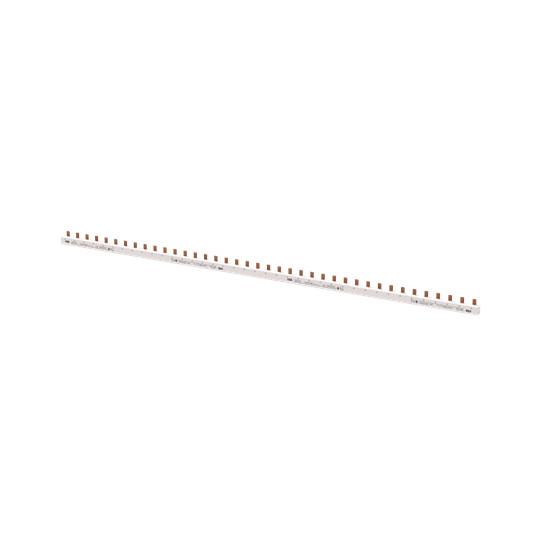

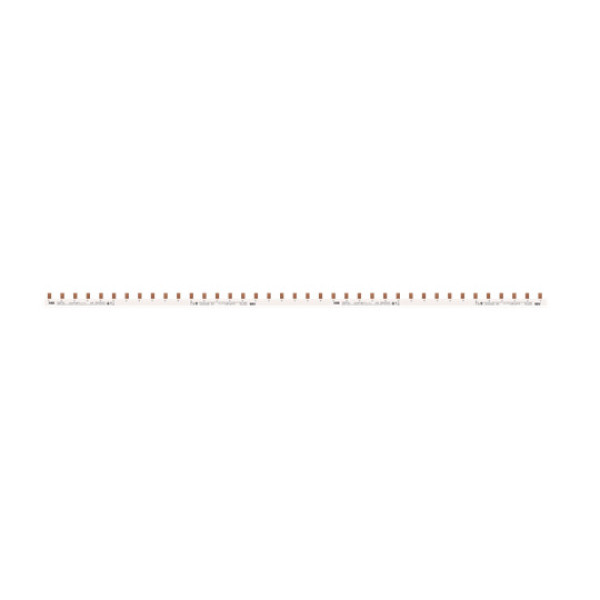

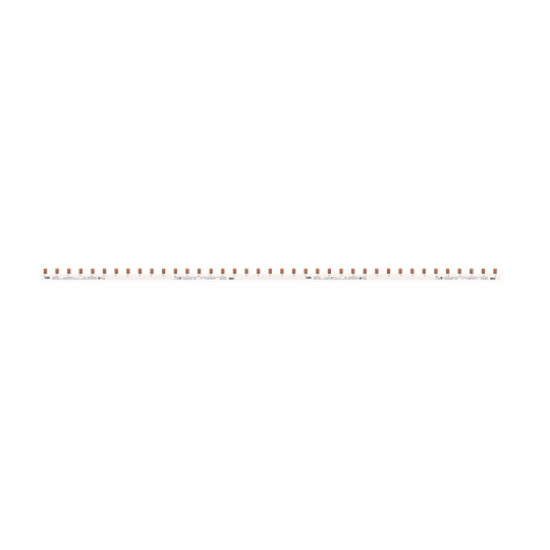

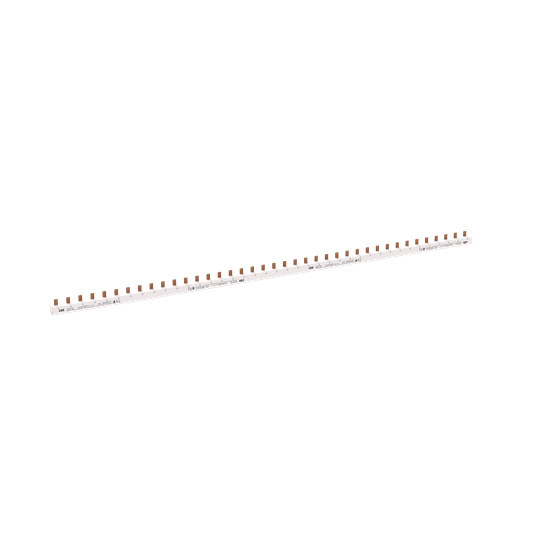

Hersteller: ABB
Hersteller-Artikelnummer: 2CDL030101R1639
Hersteller-Code: PS 3/39/16 ILTS-E
EAN Barcode: 4016779669580
ETIM Klassifizierung: Phasenschiene
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Anzahl der Phasen: 3
Polzahl: 39
Geeignet für Anzahl Geräte: 13
Teilungsmaß: 17.5
Querschnitt: 16
Länge: 1050
Breite in Teilungseinheiten: 60
Bemessungsdauerstrom Iu: 80
Ausführung des elektrischen Anschlusses: Stift
Isoliert: ja
Max. Bemessungsbetriebsspannung Ue: 690
Bemessungskurzzeitstromfestigkeit Icw: 25
Farbe: grau
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
