Hersteller: ABB
Hersteller-Artikelnummer: 2CDL240101R1660
Hersteller-Code: PS4/60/16
EAN Barcode: 4016779656092
ETIM Klassifizierung: Phasenschiene
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Anzahl der Phasen: 4
Polzahl: 60
Geeignet für Anzahl Geräte: 15
Teilungsmaß: 17.5
Querschnitt: 16
Länge: 1056
Breite in Teilungseinheiten: 60
Bemessungsdauerstrom Iu: 80
Ausführung des elektrischen Anschlusses: Stift
Isoliert: ja
Max. Bemessungsbetriebsspannung Ue: 690
Bemessungskurzzeitstromfestigkeit Icw: 25
Farbe: grau

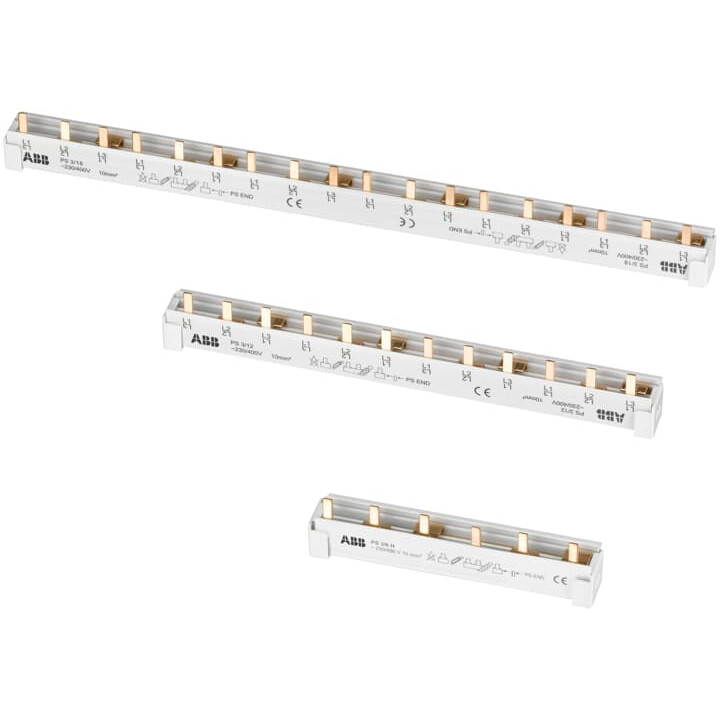

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
