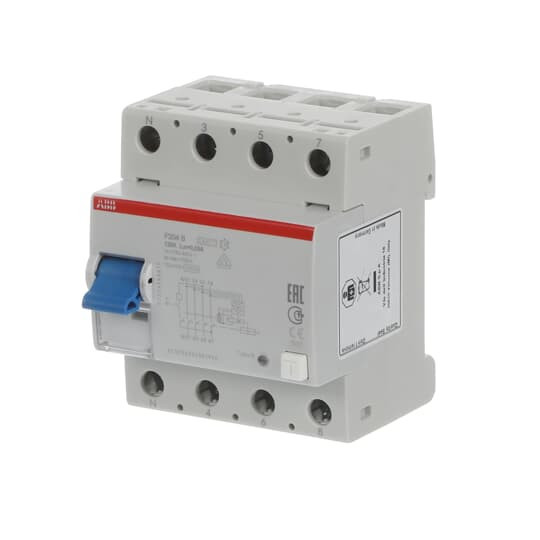

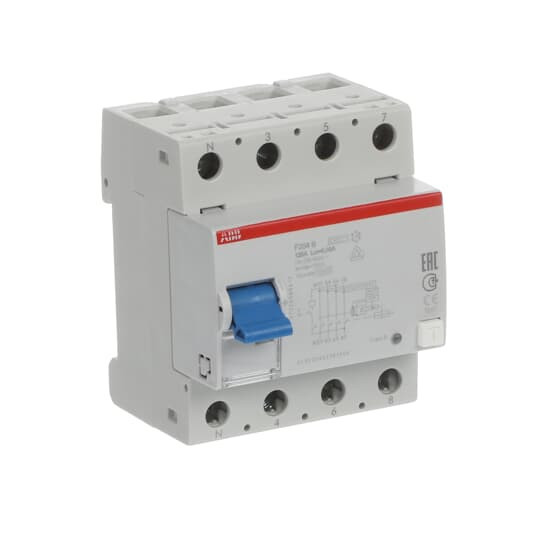

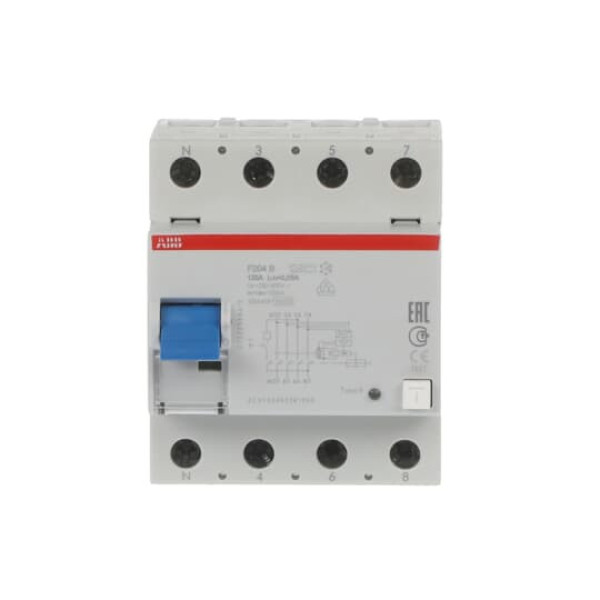

Hersteller: ABB
Hersteller-Artikelnummer: 2CSF204523R1950
Hersteller-Code: F204 B-125/0.03-L
EAN Barcode: 8012542988700
ETIM Klassifizierung: Fehlerstrom-Schutzschalter
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Polzahl: 4
Bemessungsspannung: 400
Bemessungsstrom: 125
Bemessungsisolationsspannung Ui: 400
Bemessungsstoßspannungsfestigkeit Uimp: 4
Montageart: DIN-Schiene
Fehlerstrom-Typ: B
Kurzzeitverzögerter Typ: ja
Stoßstromfestigkeit: 3
Mit Verriegelungsvorrichtung: ja
Frequenz: 50 Hz
Zusatzeinrichtungen möglich: ja
Schutzart (IP): IP20
Breite in Teilungseinheiten: 4
Einbautiefe: 69
Umgebungstemperatur während des Betriebs: -25 - 40
Verschmutzungsgrad: 2
Anschließbarer Leiterquerschnitt mehrdrähtig: 0 - 25
Anschließbarer Leiterquerschnitt eindrähtig: 50 - 50
F200 Typ B für glatte Gleichfehlerströme und Betriebssicherheiallstromsensitiv, 10 ms kurzzeitverzögert, stoßstromfest 3 kA (5 kA selektive AusführungFehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 B gewährleisten Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen und glatten Gleichfehlerströmen gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen für Typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und Typ B DIN EN 62423 (VDE 0664-40).Einsatzgebiete sind in Haushalt, Gewerbe- oder Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die RCCB Typ B eignen sich für nicht-lineare Schaltungen, die Fehlerströme mit glatten Gleichfehlerströmen und mit unterschiedlichsten (Hoch-/)Frequenzen generieren können. Diese Komponenten befinden sich in elektronischen Betriebsmitteln wie Frequenzumrichtern. Die RCCB Typ B haben einen Frequenzbereich von 0...2 kHz zur Erfassung des Fehlerstroms und bieten eine hohe Anlagenverfügbarkeit.
