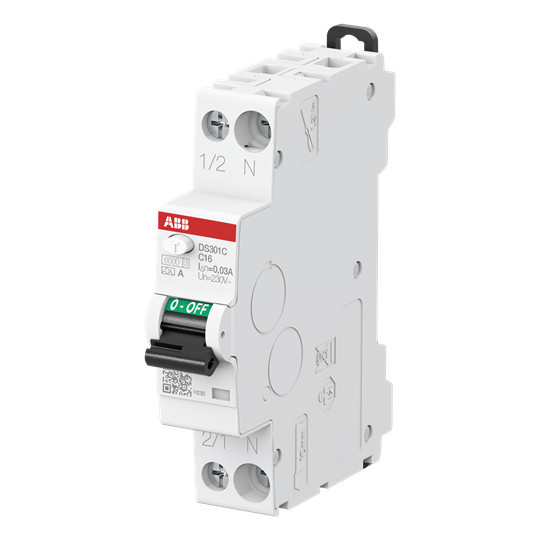

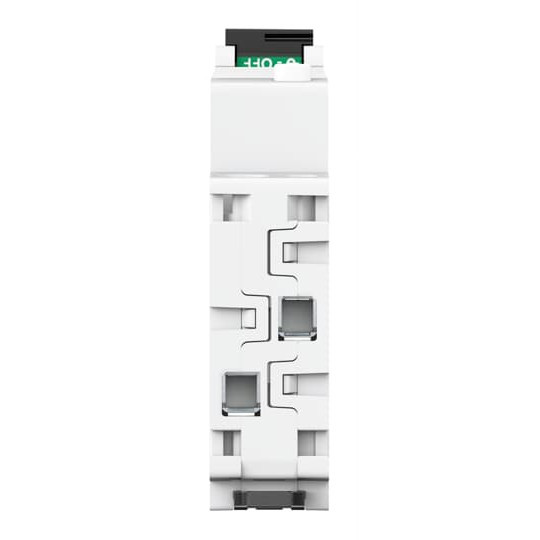

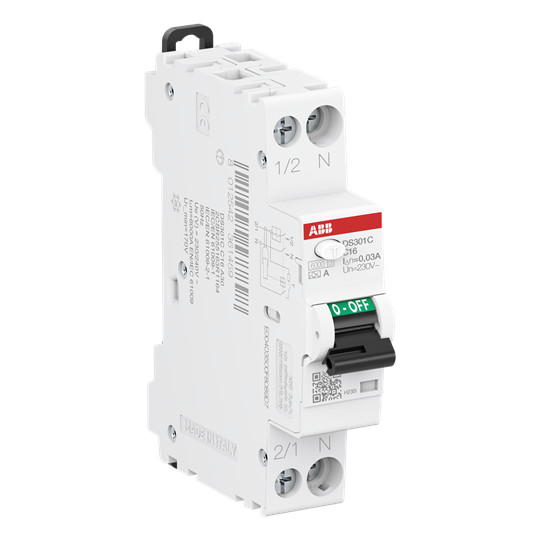

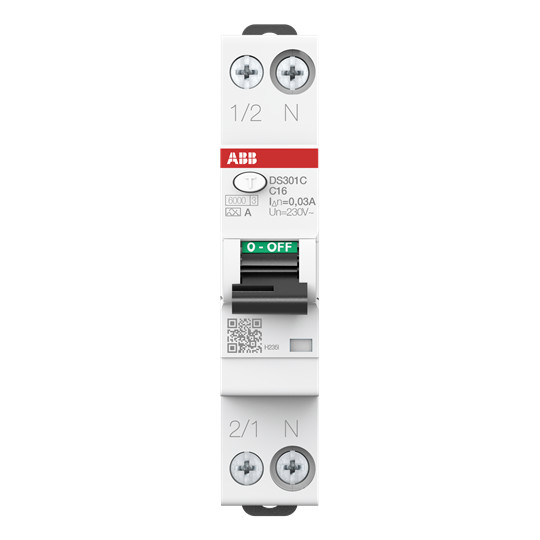

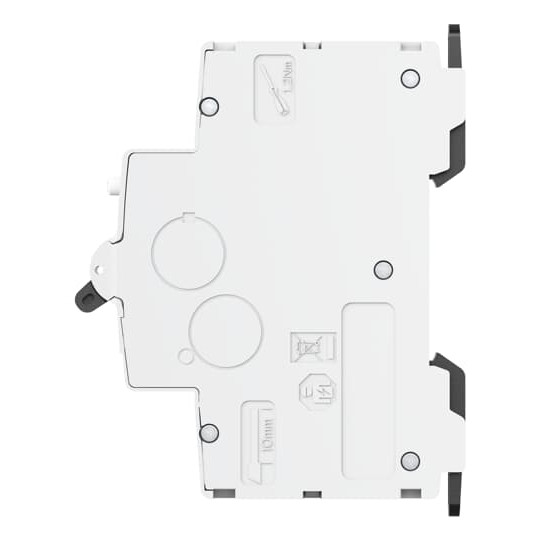

Hersteller: ABB Hersteller-Artikelnummer: 2CSR255163R1164 Hersteller-Code: DS301C C16 A30 EAN Barcode: 8012542361459 ETIM Klassifizierung: Kombination FI-Schalter/Leitungsschutzschalter Produktionsland: IT - Hergestellt in Europa, Made in EU
Polzahl (gesamt): 2 Anzahl der abgesicherten Pole: 1 Bemessungsspannung: 240 Bemessungsisolationsspannung Ui: 500 Bemessungsstoßspannungsfestigkeit Uimp: 4 Bemessungsstrom: 16 Bemessungsfehlerstrom: 0.03 Fehlerstrom-Typ: A Energiebegrenzungsklasse: 3 Verlustleistung: 2.48 Bemessungsabschaltvermögen nach EN 61009: 6 Bemessungsabschaltvermögen nach IEC 60947-2: 6 Bemessungsschaltvermögen Icn nach EN 61009-1: 6 Abschaltcharakteristik: unverzögert Spannungsart: AC Frequenz: 50/60 Hz Auslösecharakteristik: C Mitschaltender Neutralleiter: ja Überspannungskategorie: 3 Verschmutzungsgrad: 2 Umgebungstemperatur während des Betriebs: -25 - 55 Breite in Teilungseinheiten: 1 Einbautiefe: 17.6 Schutzart (IP): IP20 Anschließbarer Leiterquerschnitt eindrähtig: 1.5 - 16 Anschließbarer Leiterquerschnitt mehrdrähtig: 1.5 - 16
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21)Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA, 100 mA oder 300 mA Differenzfehlerstrom und einer B oder C AuslösecharakteristikBemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kARCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
