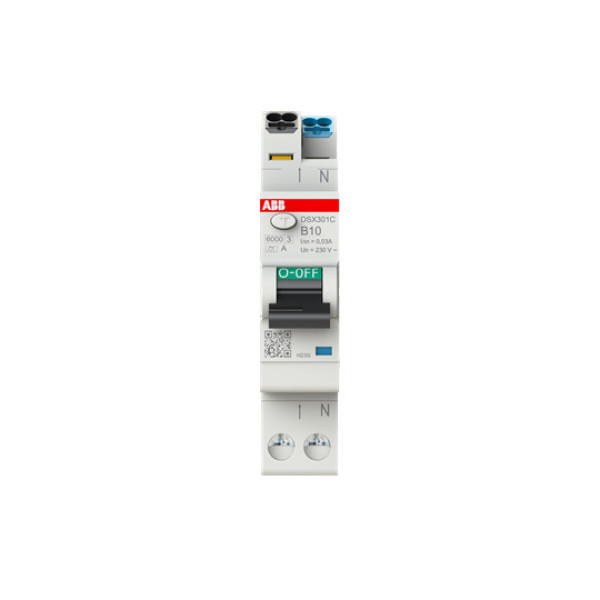

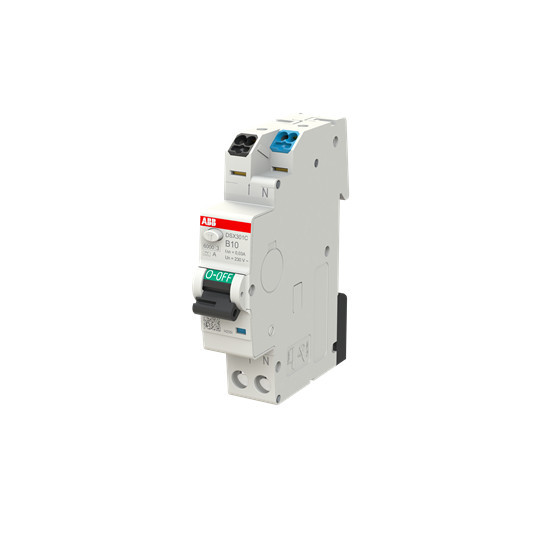

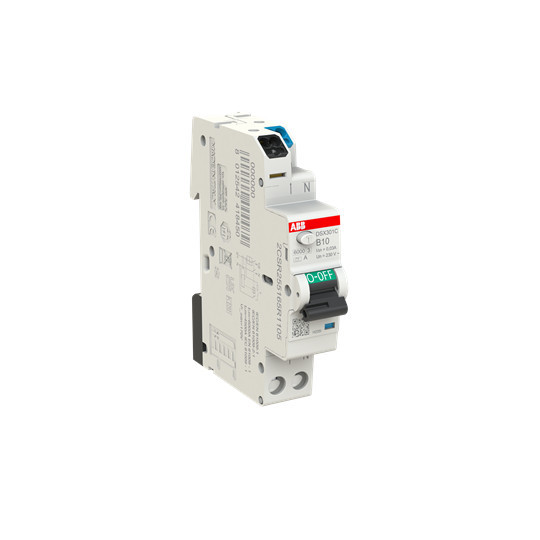

Hersteller: ABB Hersteller-Artikelnummer: 2CSR255165R1105 Hersteller-Code: DSX301C B10 A30 EAN Barcode: 8012542418450 ETIM Klassifizierung: Kombination FI-Schalter/Leitungsschutzschalter Produktionsland: IT - Hergestellt in Europa, Made in EU
Polzahl (gesamt): 2 Anzahl der abgesicherten Pole: 1 Bemessungsspannung: 230 Bemessungsisolationsspannung Ui: 500 Bemessungsstoßspannungsfestigkeit Uimp: 4 Bemessungsstrom: 10 Bemessungsfehlerstrom: 0.03 Fehlerstrom-Typ: A Energiebegrenzungsklasse: 3 Verlustleistung: 2.6 Bemessungsabschaltvermögen nach EN 61009: 6 Bemessungsabschaltvermögen nach IEC 60947-2: 6 Bemessungsschaltvermögen Icn nach EN 61009-1: 6 Abschaltcharakteristik: unverzögert Spannungsart: AC Frequenz: 50 Hz Auslösecharakteristik: B Überspannungskategorie: 3 Verschmutzungsgrad: 2 Umgebungstemperatur während des Betriebs: -25 - 55 Breite in Teilungseinheiten: 1 Einbautiefe: 69 Schutzart (IP): IP2X
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezünde-ten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts- und GewerbeanwendungenDas kompakte Design der DSX301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA, 100 mA oder 300 mA Differenzfehlerstrom und einer B oder C AuslösecharakteristikIhre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die PhasenschieneBemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kARCBO DSX301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
