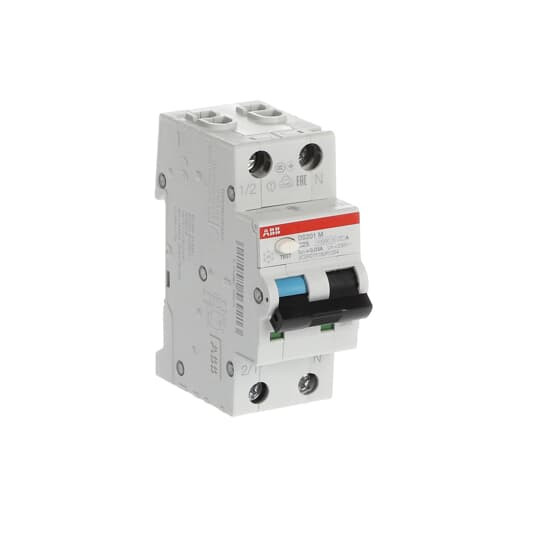

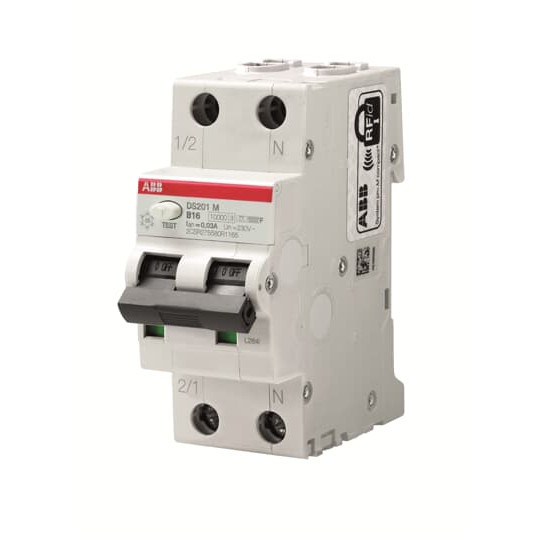

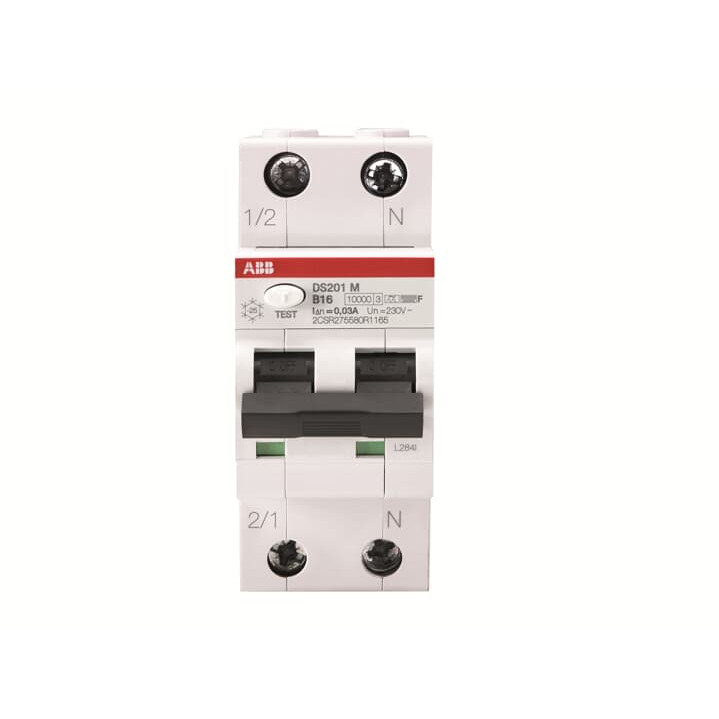

Hersteller: ABB
Hersteller-Artikelnummer: 2CSR275580R1165
Hersteller-Code: DS201 M B16 F30
EAN Barcode: 8012542595717
ETIM Klassifizierung: Kombination FI-Schalter/Leitungsschutzschalter
Produktionsland: IT - Hergestellt in Europa, Made in EU
Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 1
Bemessungsspannung: 240
Bemessungsisolationsspannung Ui: 500
Bemessungsstoßspannungsfestigkeit Uimp: 4
Bemessungsstrom: 16
Bemessungsfehlerstrom: 0.03
Fehlerstrom-Typ: F
Energiebegrenzungsklasse: 3
Verlustleistung: 4.5
Bemessungsabschaltvermögen nach EN 61009: 10
Bemessungsabschaltvermögen nach IEC 60947-2: 15
Bemessungsschaltvermögen Icn nach EN 61009-1: 10
Abschaltcharakteristik: unverzögert
Stoßstromfestigkeit: 0
Spannungsart: AC
Frequenz: 50/60 Hz
Auslösecharakteristik: B
Mitschaltender Neutralleiter: ja
Ãœberspannungskategorie: 3
Verschmutzungsgrad: 2
Umgebungstemperatur während des Betriebs: -25 - 55
Breite in Teilungseinheiten: 2
Einbautiefe: 69
Schutzart (IP): IP20
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.75 - 16
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21), DIN EN 62423 (VDE 0664-40)Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigenOptimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Die DS201 MF sind mischfrequenzsensitiv speziell für einphasige elektronische Verbraucher mit Frequenzumrichtern, mit einem Frequenzbereich von 1 - 1.000 Hz zur Erfassung des FehlerstromsBemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kARCBO DS201 MF Typ F ist 1-polig geschützt (LS), 2-polig schaltend.
ABB Vorgänger-Artikelnummer: 2CSR275540R1165
