Hersteller: ABB
Hersteller-Artikelnummer: 2CTB803873R5600

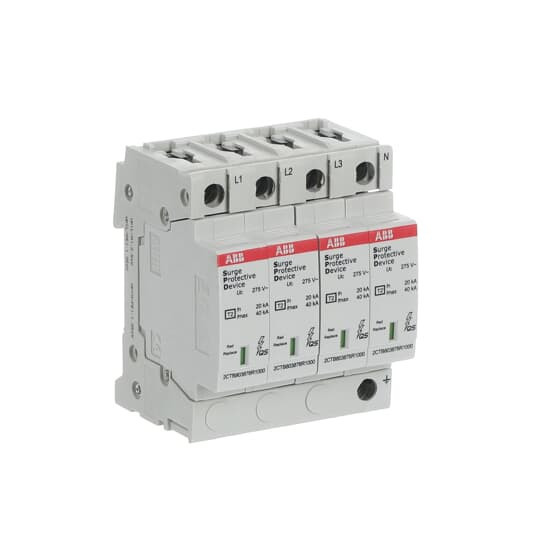

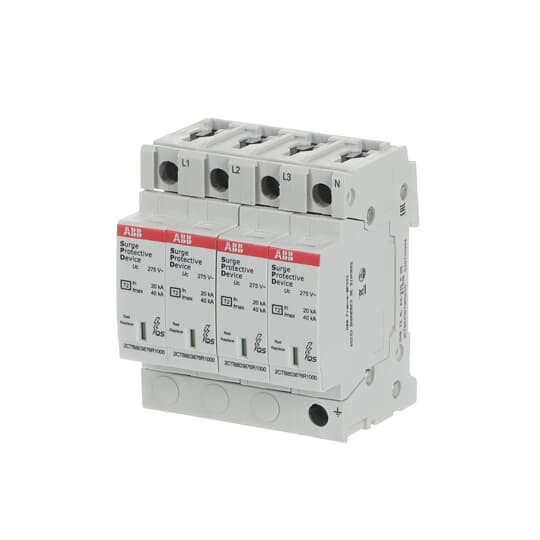

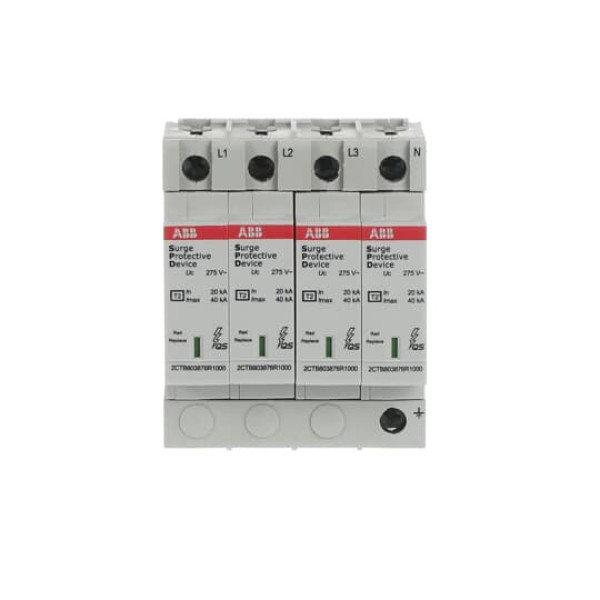

Hersteller-Code: OVR T2 4L 40-275 P QS
EAN Barcode: 3660308520548
ETIM Klassifizierung: Überspannungsableiter für Energietechnik/Stromversorgung
Produktionsland: BG - Hergestellt in Europa, Made in EU
Netzform TN: ja
Netzform TN-C-S: ja
Netzform TN-S: ja
Anzahl der Leiter (ohne Erde): 4
Nennableitstoßstrom (8/20): 20
Max. Ableitstoßstrom (8/20): 20
Nennspannung AC: 230
Höchste Dauerspannung AC: 275
Schutzpegel: 1.1
Schutzpegel L-N: 1.1
Schutzpegel N-PE: 1.25
Max. Ãœberstromschutzeinrichtung Stichverdrahtung (Sicherung): 125
Max. Ãœberstromschutzeinrichtung V-Verdrahtung (Sicherung): 125
Kurzschlussfestigkeit (Isccr): 100
Baugröße: 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25
Max. Leiterquerschnitt flexibel (feindrähtig): 16
Signalisierung am Gerät: optisch
Prüfklasse Typ 2: ja
Schutzart (IP): IP20
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
