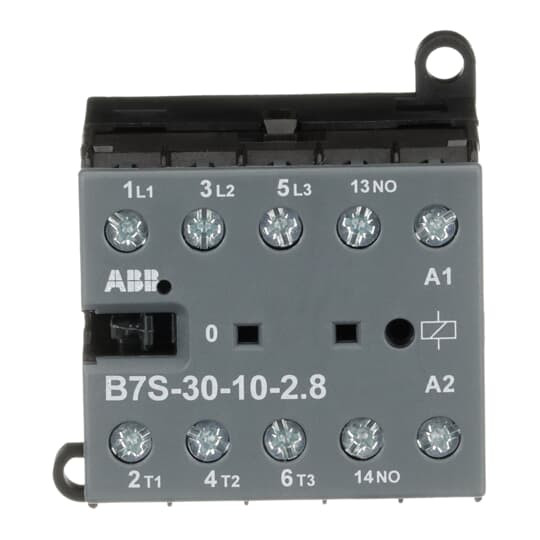

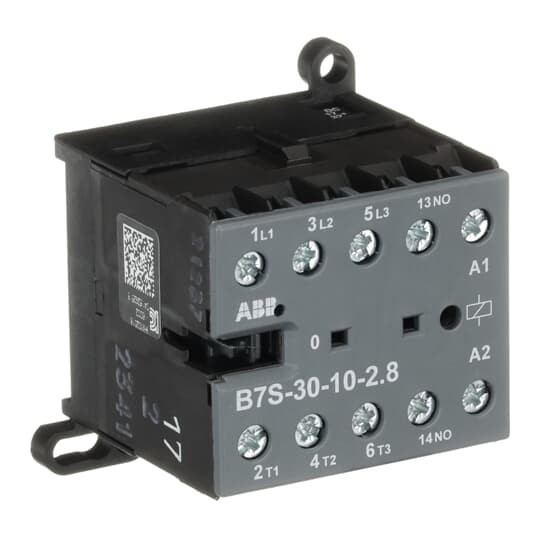

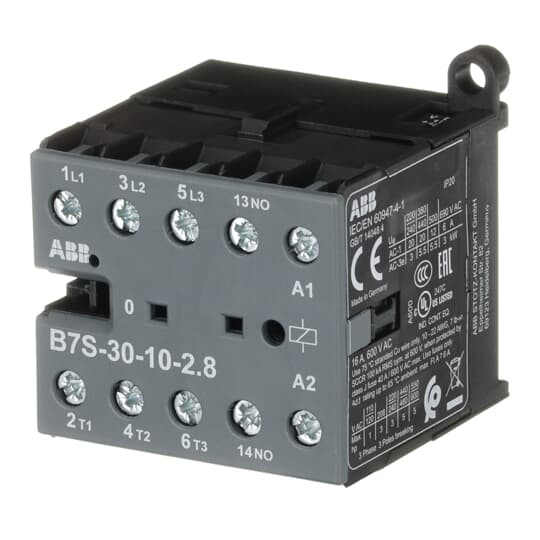

Hersteller: ABB
Hersteller-Artikelnummer: GJL1313001R7102
Hersteller-Code: B7S-30-10-2.8-72
EAN Barcode: 4013614150609
ETIM Klassifizierung: Leistungsschütz zum Schalten von Wechselstrom
Produktionsland: DE - Hergestellt in Deutschland, Made in Germany
Bemessungssteuerspeisespannung DC: 17 - 32
Spannungsart zur Betätigung: DC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung AC 50 Hz: 220 - 690
Betriebsspannung AC 60 Hz: 220 - 690
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 20
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12
Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5
Bemessungsbetriebsleistung NEMA: 2.2371
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Breite: 52.5
Höhe: 57.5
Tiefe: 46.7
Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.
