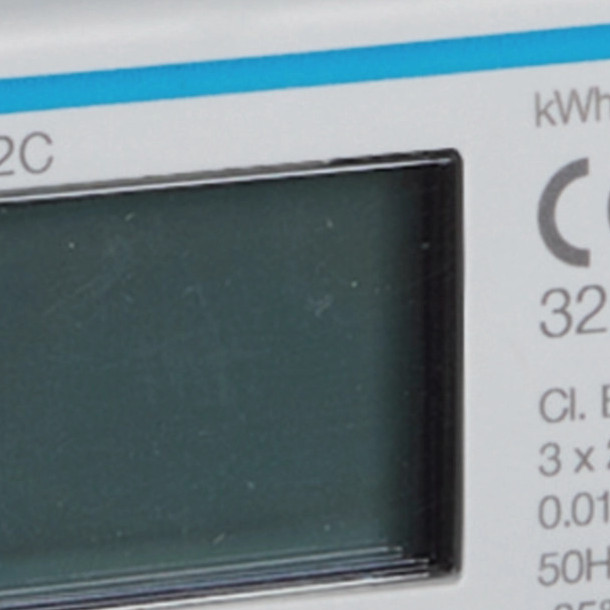

Hager ECP302C Energiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, SO, MID
Hersteller: Hager
Hersteller-Artikelnummer: ECP302C
EAN Barcode: 3250610008140
ETIM Klassifizierung: Elektrizitätszähler
Produktionsland: Hergestellt in Polen, Made in EU
Geeicht: ja
Zulassung: Measuring Instruments Directive
Geeignet für: Bezug/Lieferung
Impulsart: S0
Maximalstrom (Imax): 6A
Frequenz: 45 - 65Hz
Rücklaufsperre: ja
Schutzart (NEMA): 2
Breite: 72mm
Tarifsteuerung: extern
Montageart: REG
Impulsausgang: elektrisch
Schutzart (IP): IP20
Tarifausführung: Zweitarif
Leistungsaufnahme: 0.6W
Anzahl der Stellen: 9
Nennstrom (In): 5A
Ausführung: Messwandler
Nennspannung (Un) L-L: 160 - 480V
Nennspannung (Un) N-L: 92 - 276V
Zählertyp: elektronisch
Höhe: 90mm
Polart: Vierleiter
Genauigkeitsklasse: B
Impulsrate: 1 - 10000Imp/kWh (kvarh)
Anzeigeart: digital
Energieart: Wirk- und Blindleistung
Breite in Teilungseinheiten: 4
Tiefe: 60mm
Energiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, SO, MID.Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert. Durch RJ45-Stecktechnik ist eine fehlerfreie Daisy-Chain-Installation möglich.
