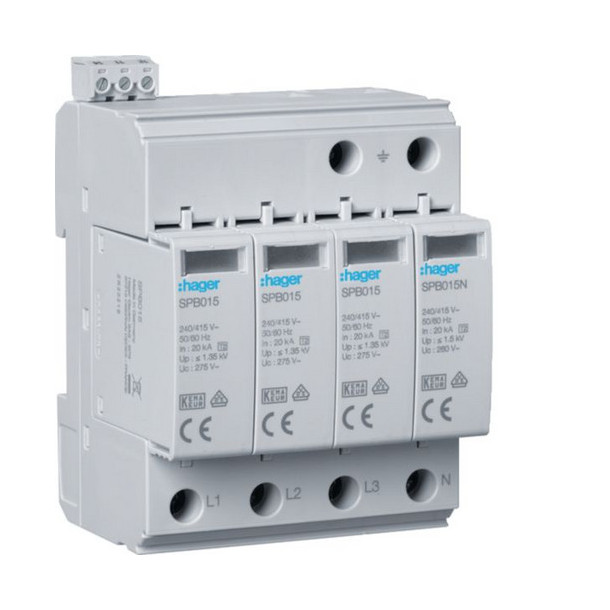

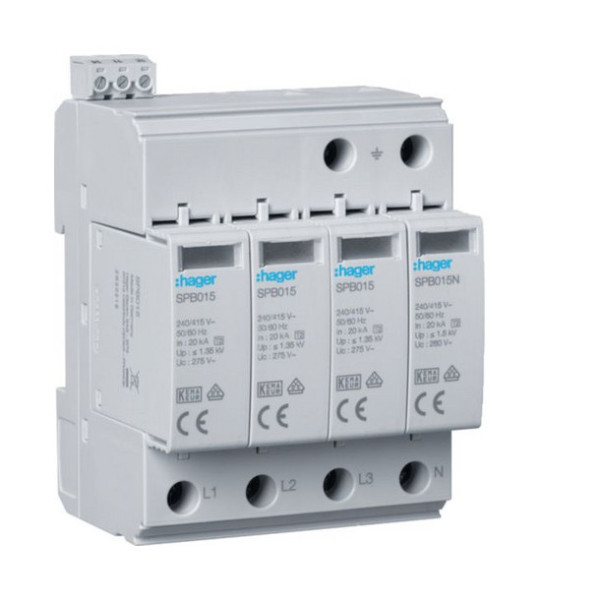

Hager SPB415 Ãœberspannungsableiter T2 4P 40kA TT/TNS Defektanzeige Kontakt
Hersteller: Hager
Hersteller-Artikelnummer: SPB415
EAN Barcode: 3250615514905
ETIM Klassifizierung: Überspannungsableiter für Energietechnik/Stromversorgung
Produktionsland: Hergestellt in Deutschland, Made in Germany
Netzform TN: ja
Prüfklasse Typ 2: ja
Max. Ableitstoßstrom (8/20): 40kA
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25mm²
Montageart: Hutschiene TH35
Baugröße: 4 TE
Nennspannung AC: 400V
Schutzart (IP): IP20
Signalisierung am Gerät: optisch
Kurzschlussfestigkeit (Isccr): 25kA
Schutzpegel: 1.35kV
Nennableitstoßstrom (8/20): 20kA
Anzahl der Leiter (ohne Erde): 4
Netzform TT: ja
Netzform TN-C-S: ja
Netzform TN-S: ja
Schutzpegel N-PE: 1.6kV
Mit Fernmeldekontakt: ja
Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 120A
Max. PV-Spannung: 0V
Max. Ãœberstromschutzeinrichtung Stichverdrahtung (Sicherung): 125A
Höchste Dauerspannung AC: 275V
Max. Ãœberstromschutzeinrichtung V-Verdrahtung (Sicherung): 80A
Schutzpegel L-N: 1.35kV
Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige + Kontakt.Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfach Basiselement, drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Wechslerkontakt für Defektfernmeldung. Anschlüsse für die aktiven Leiter von unten, für Erde/PE und Fernmeldekontakt von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.
