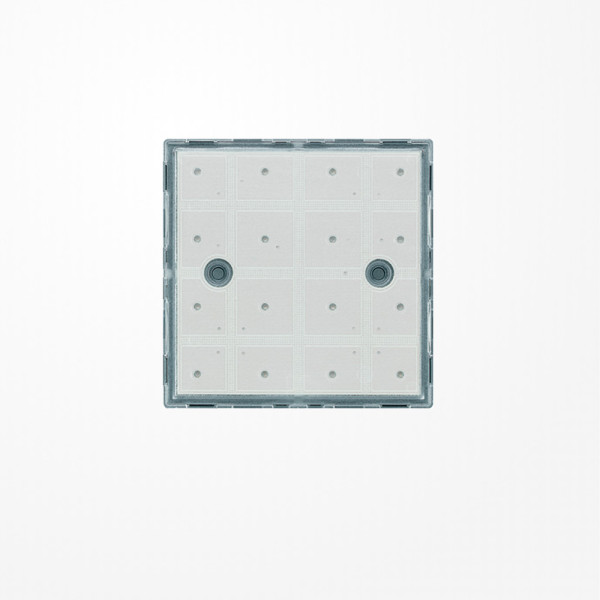

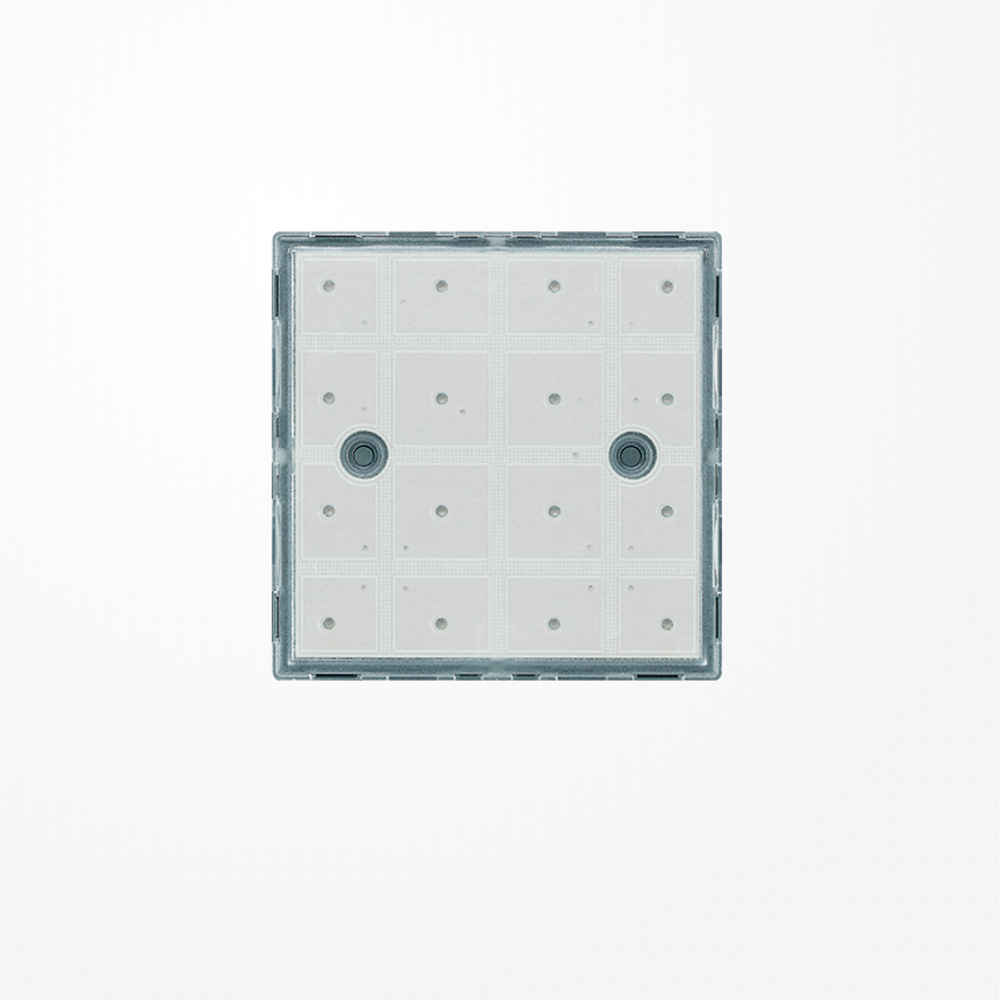

Jung SM1608 Sensormodul JUNG 2-Draht-Bus
• Hersteller: Albrecht Jung GmbH & Co. KG
• Hersteller-Artikelnummer: SM1608
• EAN Barcode: 4011377026629
• ETIM Klassifizierung: Taster
• Produktionsland: Hergestellt in Deutschland, Made in Germany
Zusammenstellung: Basiselement
Ausführung: Gruppentaster
Wirkprinzip: elektronisch
Anzahl der Kontakte als Öffner: 0
Ausführung kontaktlos: ja
Anzahl der Betätigungswippen: 1
Anzahl der Module (bei Modulbauweise): 1
Nennspannung: 24
Bemessungsstrom: 0.02
Mit Beleuchtung: ja
Rückmeldekontakt: ja
Anschlussart: Schraubklemme
Montageart: Unterputz
Befestigungsart: Schraubbefestigung
Werkstoff: Kunststoff
Halogenfrei: ja
Ausführung der Oberfläche: glänzend
Transparent: ja
Textfeld/Beschriftungsfläche: ja
Geeignet für Schutzart (IP): IP2X
Schlagfestigkeit: IK00
Gerätebreite: 71
Gerätehöhe: 71
zum Anschluss an die Relaisstation (Art.-Nr. RS 8 REGHE) und die Dimmstation (Art.-Nr. UDS 4 REGHEAusschließlich mit Rahmen aus den Serien LS und FLAT DESIGN zu verwendenProdukteigenschafteBis zu 16 Lastausgänge der Relais- oder Dimmstation ansteuerbaSchalten, Tasten, Dimmen, JalousiLichtszenen: Bis zu 4 Lichtszenen je Bedienstelle sind frei konfigurierbaZentralfunktion: alle zugewiesenen Lastausgänge werden zentral ein-/ausgeschalteFreie Zuordnung der Sensorflächen zu den Lastausgängen, Zentralfunktionen und LichtszeneÄndern der Einstellungen möglicLED als Rückmeldung und als Orientierungslicht nutzbaRückmeldung der Schaltzustände auf alle angeschlossenen SensormodulHelligkeit der LED in 3 Stufen einstellbar (100 %, 50 %, AUSBis zu 4 Sensormodule können an eine Relais-/Dimmstation auch mit parallel geschalteten Stationen angeschlossen werdeKlonen: Übertragen eingestellter Zuordnungen auf ein anderes SensormoduZuordnungen bleiben bei Spannungsausfall erhalteEinfache Installation über 2-DrahtleitunBeschriftbar mit dem JUNG GRAPHIC TOOL (jung.group/gtVersorgung: DC 24 V SELV (über Relais- oder DimmstationStromaufnahme: max. 20 mA (alle LEDs leuchtenAnschluss: Anschluss- und AbzweigklemmBeschriftungsfläche (B x H): 68,5 x 68,5 mUmgebungstemperatur: +5 ... +45 °Lagertemperatur: -25 ... +75 °C
